Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
|
| |

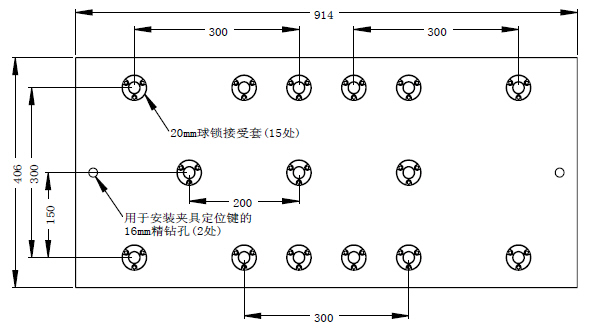

| 914 x 406 x 28.57 球鎖基礎板 |
|
- 材料：FreMaxTM 15 鋼或等同材料
- 厚度公差：±0.13mm
- 平面度: 0.025mm
- 美國制造,已安裝球鎖接受套
- 螺栓安裝孔根據客戶要求定制(圖內未標出)
|
|
| |
|
| |
配套夾具板 – 鋁板或鋼板 |
| |
夾具板*
件號 |
夾具板
厚度 |
可容納的夾具板數量 |
接受套中心距 |
接受套內徑 |
配套球鎖軸
件號 |
每塊夾具板使用的
球鎖軸數量 |
58713(鋁)/58813(鋼)
350 x 350 夾具板 |
20mm |
2 |
300 x 300 |
20 mm |
49651 |
4 |
58715(鋁)/58815(鋼)
400 x 400 夾具板 |
20mm |
2 |
300 x 300 |
20 mm |
49651 |
4 |
58801(鋼)
400 x 400 柵格孔夾具板 |
30mm** |
2 |
300 x 300 |
20 mm |
49652 |
4 |
58706(鋁)/58806(鋼)
鋸齒形夾具板 |
20mm |
3 |
300 x 200 |
20 mm |
49651 |
3 |
69406
150mm雙工位臺虎鉗 |
20mm |
3 |
300 x 200 |
20 mm |
49651 |
3 |
69486
150mm雙工位液壓臺虎鉗 |
20mm |
3 |
300 x 200 |
20 mm |
49651 |
3 |
69406SC
150mm自定心臺虎鉗 |
20mm |
3 |
300 x 200 |
20 mm |
49651 |
3 |
|
| |
|
| |
**球鎖安裝孔處厚度25mm
|
| |
|
| |
|
| |
|
|
