Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
| 多用途基礎板(英制) |
|
杰根斯的多工位基礎板能使您的機床能更大程度地適合各種不同類型的夾具。它的多功能性配和球鎖裝夾系統的快速換夾能力，可理想地適用于多種類型的零件加工。

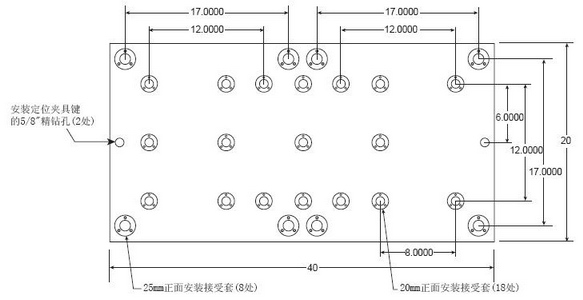

20X40多工位基礎板
|
- 材料：FreMaxTM 15鋼或等同材料
- 厚度：11/4"
- 厚度公差：±0.005"
- 重量：285磅
- 基礎板可接受6種不同的標準球鎖夾具板的組合
- 包括已安裝的球鎖接受套
- 提高生產的理想途徑
- 美國制造
|
多工位基礎板的配套夾具板 – 鋁板或鋼板 |
夾具板*
件號 |
夾具板
厚度 |
可容納的
夾具板數量 |
接受套中心距 |
接受套內徑 |
配套球鎖軸件號 |
使用球鎖軸數量 |
28713(14x14)
夾具板 |
3/4" |
2 |
12x12 |
20mm |
49601 |
4 |
28715(16x16)
夾具板 |
3/4" |
2 |
12x12 |
20mm |
49601 |
4 |
28801(16x16)
柵格孔夾具板 |
1 1/8"** |
2 |
12x12 |
20mm |
49602 |
4 |
28706
拼板式互鎖夾具板 |
3/4" |
4 |
8x12 |
20mm |
49601 |
3 |
28727(20x20)
夾具板 |
1" |
2 |
17x17 |
25mm |
49612 |
4 |
28719(20 x 16)
夾具板 |
3/4 |
1 |
16 x 12 |
20mm |
49601 |
4 |
49406
6拼接虎鉗 |
3/4 |
4 |
8 x 12 |
20mm |
49601 |
3 |
*夾具板尺寸數據見下頁。所示件號為鋁材, 也可選擇鋼材.
**裝配沉孔深1" |
|
| |
|
| |
|
