Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以?xún)?nèi)。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
|
| |

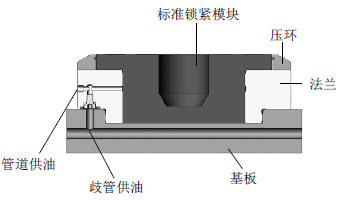

法蘭式鎖緊模塊 |
| |
 |
特征：

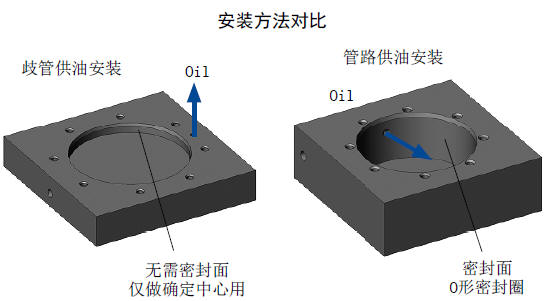

- 可以由管路或歧管供油
- 自動定位中心
- 產品為裝配體
|
|
| |
 |
優點：
- 基礎底板的設計和制造簡單
- 減小基礎底板厚度，降低重量
- 易于配合已有的基座或角板使用
|
|
| |
|
| |
 |
| |
|
| |
|
| |
|
|
