Ball Lock^TM 球鎖快速裝夾系統

杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。

安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。

球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹

不銹鋼接受套(公制)

注:安裝好的接受套表面應低于基礎板表面約0.3mm

正裝型接受套常用于盲孔（間隙配合）

背裝型接受套常用于通孔（過盈配合）

安裝尺寸

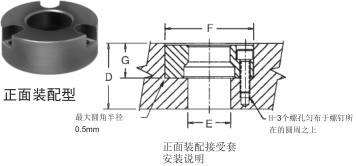

正面裝配

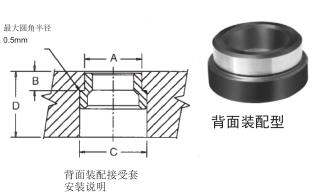

　背面裝配

球鎖軸直徑	正裝型件號	實際外徑 -0.01 -0.02	間隙孔直徑 E	沉孔 +0.010 +0.003 F	深度 +0.025 -0.025 G	絲攻尺寸& 深度 1 H	螺孔排列直徑 (3孔勻布)	最小基礎板厚度 D
13	49556SS	35	13.5	35	11.91	M4x0.7 x 7	25	20
16	49557SS	37	21.0	37	11.91	M4x0.7 x 7	29	20
20	49551SS	45	21.0	45	16.21	M5x0.8 x 9	35	25
25	49552SS	25	25.5	25	20.32	M6x1.0 x 10	42	30
30	49553SS	60	30.5	60	22.15	M6x1.0 x 11	48	35
35	49554SS	70	40.0	70	22.99	M8x1.25 x 17	50	40
50	49555SS	92	55.0	92	31.50	M10x1.5 x 18	70	50

¹正面裝配型接受套配有安裝螺絲.

球鎖軸直徑 (mm)	背裝型件號	實際外徑 +0.04 +0.03 A	深度 +0.025 -0.025 B	沉孔內徑 ± 0.15 C	基礎板最小厚度 D
13	49566SS	20	6.92	26	20
16	49567SS	22	7.24	29	20
20	49561SS	28	8.74	33	25
25	49562SS	35	10.54	41	25
30	49563SS	42	10.95	49	30
35	49564SS	48	12.50	55	35
50	49565SS	67	15.75	76	45

定位套(公制)

安裝套尺寸

　　重復定位精度將決定是否需要一級、二級定位套各一個還是兩個一級定位套。用兩個一級定位套的情況下，如果接受套兩個孔的中心距在±0.005 mm公差范圍內,那就重復定位精度可以保持 ±0.013mm以內。

定位套及背面裝配型接受套安裝注意事項：
　　為了減少軸在內孔中取不出來的可能性，內孔和接受套外徑配合的最大過盈量不得超過0.013mm.

球鎖軸直徑 (mm)	夾具板厚度 +0.13 - 0.13	一級定位套		二級定位套		定位套外徑 +0.00 - 0.01
球鎖軸直徑 (mm)	夾具板厚度 +0.13 - 0.13	件號	內經	件號	內徑	定位套外徑 +0.00 - 0.01
13	13	49755SS	13.01	49855SS	13.04	19.040
	20	49756SS		49856SS		19.040
16	20	49757SS	16.01	49857SS	16.04	25.042
	25	49758SS		49858SS		25.042
20	20	49751SS	20.01	49851SS	20.04	35.042
	25	49752SS		49852SS		35.042
25	20	49761SS	25.01	49861SS	25.04	35.042
	25	49762SS		49862SS		35.042
30	20	49771SS	30.01	49871SS	30.04	45.042
	25	49772SS		49872SS		45.042
35	20	49781SS	35.01	49881SS	35.04	45.042
	25	49782SS		49882SS		45.042
	40	49783SS		49883SS		45.042
	50	49784SS		49884SS		45.042
50	20	49791SS	50.01	49891SS	50.04	63.546
	25	49792SS		49892SS		63.546
	40	49793SS		49893SS		63.546
	50	49794SS		49894SS		63.546
