Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
| 與標準基礎板配套的夾具板-公制 |
- 材料:鑄鋁* 或 FreMax 15鋼
- 平面度在0.1 mm以內
- 厚度公差: ±0.1mm
- 另有平面度在0.03mm以內的6061–T-651板可供選擇
標準夾具板規格 |
| 件號 |
板寬及板長 |
板厚 |
使用球鎖軸
件號 |
| 鋁板 |
重量
(Kg) |
鋼板 |
重量
(Kg) |
| 58706 |
4 |
58806 |
15 |
250x400 |
20 |
49651 |
| 58711 |
5 |
58811 |
16 |
300x350 |
20 |
49651 |
| 58713 |
6 |
58813 |
19 |
350x350 |
20 |
49651 |
| 58715 |
8 |
58815 |
25 |
400x400 |
20 |
49651 |
| 58727 |
17 |
58827 |
48 |
500x500 |
25 |
49662 |
| |
|
58801 |
38 |
400x400 |
28.57 |
49652 |
| 58731 |
5 |
58831 |
15 |
375 x 250 |
20 |
49657 |
注: 每塊夾具板均含兩個已安裝的一級定位套。
有定制型可供選擇
杰根斯可根據您的需要制造任意規格的球鎖夾具板和基礎板。如想了解更詳細的信息，歡迎撥打021-58356226咨詢。 |
|
- 加工至到最精密的公差
- 確保整個球鎖系統±0.013mm重復定位精度
- 含已安裝的一級定位套
- 減少夾具的安裝和調整時間
- 含安裝定位夾具鍵用的16mm精鉆通孔
- 適用于臥式或立式加工中心、橋堡型機床或多工作臺加工中心
* Alca Plus是Alcoa鋁制品公司的注冊商標 |
|
|

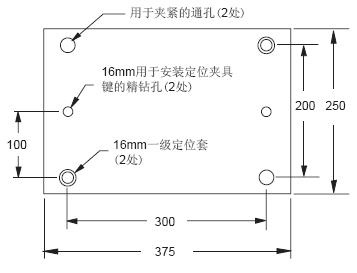

250x375 BridgeportTM夾具板
(使用球鎖軸49657)
鋁板
件號 |
鋼板
件號 |
| 58731 |
58831 |
| 重量: 5kg |
重量: 15kg |
|

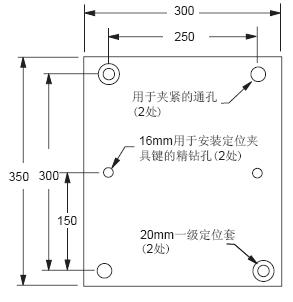

300x350x20 夾具板(使用球鎖軸49651)
鋁板
件號 |
鋼板
件號 |
| 58711 |
58811 |
|
重量: 5kg |
重量: 16kg |
|
|
| |
|
| |
|
