Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |

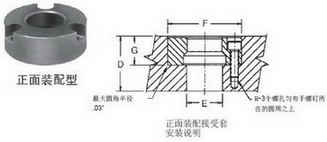

接受套(英制)
注:安裝好的接受套表面應低于基礎板表面約.012"。 |
|
|
|
正裝型接受套常用于盲孔（間隙配合）
安裝尺寸 |
背裝型接受套常用于通孔（過盈配合） |
| 正面裝配 |
背面裝配 |
球鎖軸
直徑
（毫米）
|
正面
安裝
件號 |
實際
外徑
+.0000
-.0004 |
間隙
鉆孔
直徑
E |
沉孔
+.0005
-.0000
F |
深度
+0.002
-0.000
G |
絲錐
尺寸&
深度1
H |
螺栓孔排列
直徑
(3孔勻布) |
最小
基礎板
厚度
D |
13 |
49506 |
1.3750 |
11/16 |
1.3750 |
0.469 |
8-32x5/16 |
0.984 |
3/4 |
16 |
49507 |
1.4370 |
13/16 |
1.4370 |
0.469 |
8-32x5/16 |
1.125 |
3/4 |
20 |
49501 |
1.6873 |
13/16 |
1.6873 |
0.637 |
10-32x3/8 |
1.362 |
1 |
25 |
49502 |
2.0623 |
1 |
2.0623 |
0.799 |
1/4-28x1/2 |
1.644 |
1-1/4 |
30 |
49503 |
2.2654 |
1 3/16 |
2.2654 |
0.871 |
1/4-28x3/4 |
1.876 |
1-3/8 |
35 |
49504 |
2.6873 |
1 9/16 |
2.6873 |
0.904 |
5/16-24x7/8 |
2.178 |
1-1/2 |
50 |
49505 |
3.4998 |
2 5/32 |
3.4998 |
1.239 |
3/8-24x1 |
2.916 |
2 |
1正面裝配型接受套配有安裝螺絲. |
球鎖軸
直徑
(毫米) |
背面
裝配
件號 |
實際外徑
+.0000
-.0004
A |
深度
+0.000
-0.002
B |
沉孔內徑
±0.006
C |
最小
基礎板
厚度
D |
13 |
49516 |
0.7870 |
.277 |
1.000 |
3/4 |
16 |
49517 |
0.8760 |
.285 |
1.155 |
3/4 |
20 |
49511 |
1.0950 |
.345 |
1.280 |
7/8 |
25 |
49512 |
1.3763 |
.416 |
1.593 |
1 |
30 |
49513 |
1.6264 |
.432 |
1.906 |
1-1/4 |
35 |
49514 |
1.8764 |
.493 |
2.155 |
1-5/6 |
50 |
49515 |
2.6269 |
.621 |
2.988 |
1-3/4 |
|
|
| 定位套(英制) |
|
定位套尺寸 |
重復定位精度將決定是否需要一級、二級定位套各一個還是兩個一級定位套。用兩個一級定位套的情況下，如果接受套兩個孔的中心距在±.0002"公差范圍內,那就重復定位精度可以保持±.0005"以內
。 |
定位套及背面裝配型接受套安裝注意事項：
為了減少軸在內孔中取不出來的可能性，內孔和接受套外徑配合的最大過盈量不得超過.0005" |
|
夾具板
厚度
±.005 |
球鎖軸
直徑
(毫米) |
一級
定位套
件號 |
二級
定位套
件號 |
定位套外徑
+.0000
-.0004 |
.50 |
13 |
49705 |
49805 |
0.7518 |
.75 |
13 |
49706 |
49806 |
0.7518 |
.50 |
16 |
49707 |
49807 |
1.0018 |
.75 |
16 |
49708 |
49808 |
1.0018 |
.75 |
20 |
49701 |
49801 |
1.3772 |
1.00 |
20 |
49702 |
49802 |
1.3772 |
.75 |
25 |
49711 |
49811 |
1.3772 |
1.00 |
25 |
49712 |
49812 |
1.3772 |
.75 |
30 |
49721 |
49821 |
1.7523 |
|
夾具板
厚度
±.005 |
球鎖軸
直徑
(毫米) |
一級
定位套
件號 |
二級
定位套
件號 |
定位套外徑
+.0000
-.0004 |
1.00 |
30 |
49722 |
49822 |
1.7523 |
.75 |
35 |
49731 |
49831 |
1.7523 |
1.00 |
35 |
49732 |
49832 |
1.7523 |
1.50 |
35 |
49733 |
49833 |
1.7523 |
2.00 |
35 |
49734 |
49834 |
1.7523 |
.75 |
50 |
49741 |
49841 |
2.5025 |
1.00 |
50 |
49742 |
49842 |
2.5025 |
1.50 |
50 |
49743 |
49843 |
2.5025 |
2.00 |
50 |
49744 |
49844 |
2.5025 |
|
|
|
|
| |
|
| |
|
上一頁 第1.39頁 下一頁 |
| |
|
|
