| 球鎖快速裝夾系統 原理說明 |
| 主要用途: |
| 快速、精確地完成成套夾具的定位和固定. |
| 特別適合小批量、多品種的加工作業。 |
|

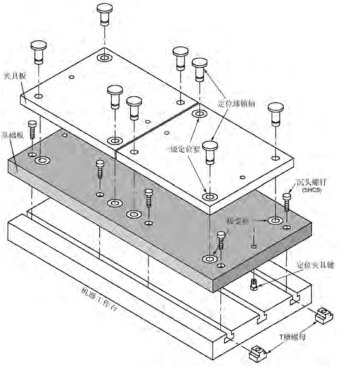

| 系統部件構成: |
| 基礎板(含球鎖接受套), 夾具板(含球鎖定位套), 球鎖軸 |
|
| 主要特點: |
| * 快速：成套夾具更換只需1分鐘 |
| * 重復定位精度：±0.013mm以內 |
| * 可靠：整套球鎖系統夾持力最大可達36噸 |
| * 操作簡易：工人無需特別培訓即可操作 |
| * 維護簡單：部件通用，互換性高 |
| * 后續成本低廉：一旦裝上杰根斯基礎板，用戶可不斷增配夾具板。每套夾具板只需安裝2個球鎖定位套即可加入使用 |
|
|
|
 |

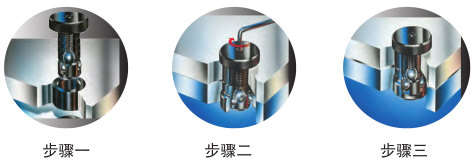

| 使用說明: |
| 1)先將基礎板一次性永久固定在機器工作臺上. |
|
| 2)在夾具板上加工四個配合孔(孔徑取決于球鎖軸直徑系列,詳見球鎖安裝說明;孔
距取決于實際夾具板尺寸和安裝空間允許情況),任意選擇兩個對角的孔,各安裝
一個球鎖定位套,與球鎖軸配合同時起定位和夾緊作用,其余兩個通孔與球鎖軸成
0.76mm間隙配合,僅起夾緊作用). |
|
| 3)將夾具板上四個配合孔與基礎板上四個接受套的位置一一對應,插入球鎖軸,然
后旋緊,這樣夾具板與基礎板就牢牢地連接在一起了! 就這樣一步完成定位和固
定.重復精度保證在±0.013mm以內 |
|
| 通過使用球鎖系統，您可以實現: |
| * 每套夾具僅需調零一次,再次安裝無需重復調零,隨裝隨用 |
| * 裝、卸迅速，一分鐘即可開工 |
| * 兩套相同的夾具，一套加工,另一套在機器外安裝 、拆卸工件毛胚，節省待機時間 |
| * 復雜毛坯可利用球鎖轉換工件方向, 變換加工位置 |
| * 美國杰根斯品牌,確保產品質量，增強客戶信心 |
