Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
|
| |

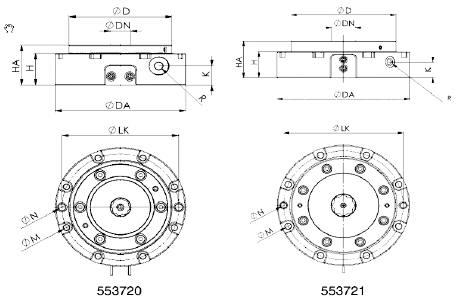

夾緊模塊帶傳感器
 |
 |
|
| |
| 件號 |
尺寸系列 |
下鎖力
kN |
抱緊力
kN |
DA |
D |
DN |
H |
HA |
K |
LK |
M |
MH7 |
R |
重量
kgs |
| 553720 |
10.3 |
10 |
25 |
142 |
112 |
22 |
38 |
48 |
23 |
128 |
6.6 |
8 |
G1/8 |
2.6 |
| 553721 |
20.3 |
17 |
55 |
175 |
138 |
32 |
38 |
53 |
23 |
158 |
8.4 |
8 |
G1/8 |
5 |
|
| |
|
| |

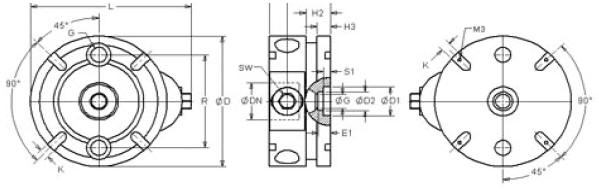

手動式鎖緊模塊 |
| |
 |
手動式鎖緊模塊是用單個螺栓來定位和鎖緊。模塊表面的鍵槽以90°分布讓工件裝夾更靈活。鍵槽可以根據需求定制。
|
 |
|
| |
| 件號 |
尺寸系列 |
下鎖力
kN |
抱緊力
kN |
扭矩
Nm |
D |
D1±0.25 |
D2 |
DN |
E1 |
G |
H±0.25 |
H1 |
H2 |
H3 |
K
F6 |
L |
R |
S1 |
SW |
重量
kgs |
| 550820 |
K10 |
6 |
25 |
30 |
78 |
15 |
15 |
22 |
4.5 |
M8 |
32 |
22 |
- |
- |
8 |
93 |
50 |
- |
10 |
1.0 |
| 550491 |
K20 |
10 |
55 |
30 |
112 |
25 |
16 |
32 |
10.0 |
M12 |
50 |
32.5 |
20 |
11 |
8 |
132 |
80 |
5.5 |
13 |
3.3 |
|
| |
|
| |
|
| |
|
|
