Ball Lock^TM 球鎖快速裝夾系統

杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。

安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。

球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹

法蘭式鎖緊模塊

液壓解鎖
外殼和活塞經硬化處理
重復定位精度 < 0.005 mm

硬化不銹鋼
　

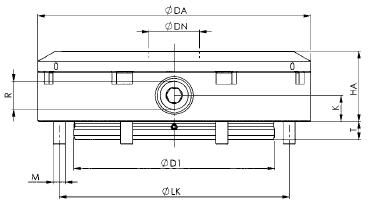

件號	尺寸系列	下鎖力 kN	抱緊力 kN	吹屑	ØDA	ØDN	ØD1	HA	K	ØLK	M	R	T	kg
480301	K10	10	25	有	100	22	67	24	9	90	M5	G1/8	5.9	1.35
480269	K20	20	55	有	136	32	100	35	13	124	M6	G1/8	8.9	3.76
480723	K40	40	105	有	180	40	120	45	15	163	M8	G1/8	11.9	4.97

所有尺寸單位為毫米 (mm)
說明: 本產品結合了底板安裝型和臺面安裝型的特點。專為安裝空間受限制以及基礎底板/角板有相對窄的尺寸。模塊的定位簡單而精確。液壓油可以通過油管或歧管供應。液壓動力只在解鎖時起作用（最小50bar/725psi,最大60bar/870psi）。模塊在鎖緊位置靠機械鎖緊，其優點是加工過程中鎖緊銷所承受的力都不是由彈簧承擔，因此即使切削力很大也不會產生振動。另一優點是沒有管路以及泄露的危險。外殼的上表面是接觸面。
液壓型模塊只有一處管路連接，用于解鎖。

氣動解鎖
外殼和活塞經硬化處理
重復定位精度 < 0.005 mm

硬化不銹鋼

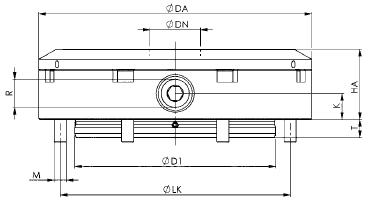

件號	尺寸系列	下鎖力 kN	抱緊力 kN	吹屑	ØDA	ØDN	ØD1	HA	K	ØLK	M	R	T	kg
480327	K10	6	25	-	100	22	67	24	9	90	M5	G1/8	5.9	1.35
480285	K20	17	55	-	136	32	100	35	13	124	M6	G1/8	8.9	4.97
480749	K40	30	105	-	180	40	120	45	15	163	M6	G1/8	11.9	4.97

所有尺寸單位為毫米 (mm)
說明: 本產品結合了底板安裝型和臺面安裝型的特點。專為安裝空間受限制或基礎底板/角板有相對窄的尺寸。模塊的定位簡單而精確。氣體可以通過氣管或歧管供應。氣動壓力在解鎖時起作用（最小8bar/116psi，最大12bar/175psi）。鎖緊過程需要短暫提供最小5bar/75psi，最大6bar/90psi的氣動壓力，以達到標定的下拉力。模塊在鎖緊位置靠機械鎖緊，其優點是加工過程中鎖緊銷所承受的力都不是由彈簧承擔，因此即使切削力很大也不會產生振動。
氣動型模塊有兩處管路連接，一處用于解鎖，一處用于鎖緊。
