Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |

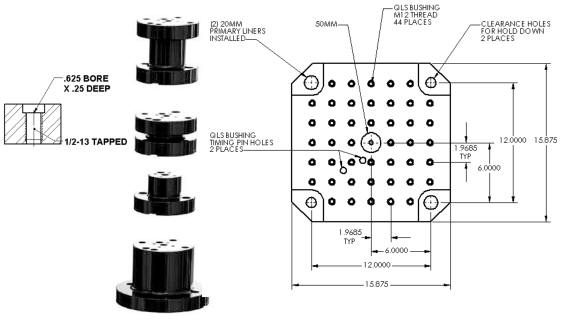

| QLS 夾具板 16x16 (英制) |
|
- 材料：FreMax 15鋼
- 平面度在.002"
- 厚度：1.378±.002"
- 安裝到帶球鎖的基礎板
- 球鎖軸 49601 (20 x 3/4")
|
 |
 |
| |
|
|
| |
|
| |
|
