Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
|
| |

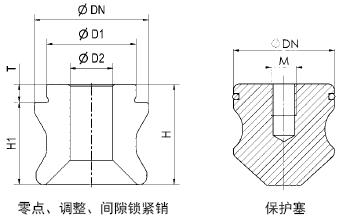

鎖緊銷 |
| |
|
| |
K5 系列
硬化不銹鋼
用于液壓和氣動鎖緊模塊
 |
件號 |
系列 |
描述 |
ØDN |
ØD1 |
ØD2 |
H |
H1 |
M |
T |
g |
鎖緊銷連
接螺栓 PN |
| 306019 |
K5 |
零點鎖緊銷 |
15.0 |
10 |
6 |
12.7 |
10.2 |
- |
2.5 |
15 |
306092 |
| 306035 |
K5 |
調整鎖緊銷 |
15.0 |
10 |
6 |
12.7 |
10.2 |
- |
2.5 |
15 |
306092 |
| 306050 |
K5 |
間隙鎖緊銷 |
14.8 |
10 |
6 |
12.7 |
10.2 |
- |
2.5 |
15 |
306092 |
| 306076 |
K5 |
保護塞 |
14.8 |
- |
- |
10.2 |
- |
M6 |
8.0 |
12 |
- |
|
|
| |
|
| |
K10 系列
硬化不銹鋼
用于液壓和氣動鎖緊模塊 |
件號 |
系列 |
描述 |
ØDN |
ØD1 |
ØD2 |
H |
H1 |
M |
T |
g |
鎖緊銷連
接螺栓 PN |
| 303610 |
K10 |
零點鎖緊銷 |
22.0 |
15 |
8 |
19 |
16 |
- |
3 |
30 |
303578 |
| 303636 |
K10 |
調整鎖緊銷 |
22.0 |
15 |
8 |
19 |
16 |
- |
3 |
30 |
303578 |
| 304519 |
K10 |
間隙鎖緊銷 |
21.8 |
15 |
8 |
19 |
16 |
- |
3 |
30 |
303578 |
| 304535 |
K10 |
保護塞 |
21.8 |
- |
- |
16 |
- |
M8 |
12 |
30 |
- |
|
|
| |
|
| |
K20 系列
硬化不銹鋼
用于液壓和氣動鎖緊模塊 |
件號 |
系列 |
描述 |
ØDN |
ØD1 |
ØD2 |
H |
H1 |
M |
T |
g |
鎖緊銷連
接螺栓 PN |
| 303149 |
K20 |
零點鎖緊銷 |
32.0 |
25 |
12 |
28 |
23 |
- |
5 |
110 |
303222 |
| 303156 |
K20 |
調整鎖緊銷 |
32.0 |
25 |
12 |
28 |
23 |
- |
5 |
110 |
303222 |
| 303164 |
K20 |
間隙鎖緊銷 |
31.8 |
25 |
12 |
28 |
23 |
- |
5 |
110 |
303222 |
| 303172 |
K20 |
保護塞 |
31.8 |
- |
- |
23 |
- |
M8 |
16 |
110 |
- |
|
|
| |
|
| |
K40 系列
硬化不銹鋼
用于液壓和氣動鎖緊模塊 |
件號 |
系列 |
描述 |
ØDN |
ØD1 |
ØD2 |
H |
H1 |
M |
T |
g |
鎖緊銷連
接螺栓 PN |
| 303180 |
K40 |
零點鎖緊銷 |
40.0 |
25 |
16 |
34 |
29 |
- |
5 |
180 |
303230 |
| 303198 |
K40 |
調整鎖緊銷 |
40.0 |
25 |
16 |
34 |
29 |
- |
5 |
180 |
303230 |
| 303206 |
K40 |
間隙鎖緊銷 |
39.8 |
25 |
16 |
34 |
29 |
- |
5 |
180 |
303230 |
| 303214 |
K40 |
保護塞 |
39.8 |
- |
- |
29 |
- |
M8 |
20 |
180 |
- |
|
|
| |
|
| |
|
| |
|
|
