Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |

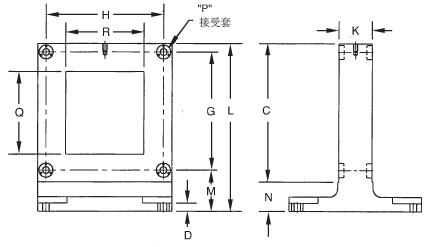

| 球鎖式T型夾具基座-公制 |
|
 |
- 材料: 40級加制鑄鐵
- 另有鋁制型可供選擇
- 球瑣接受套和定位套已安裝
- 提供精密的數控加工中心夾具基座
- 垂直度為0.02mm每250mm
|
可提供定制尺寸
對于您的特殊要求的基座，安裝位置中帶有或不帶球鎖配件，我們能夠給您報價。請撥打021-58356226獲取設計規格資料 |
|
| |
|
|
| 安裝了球鎖接受套的鑄鐵T型夾具基座 |
|
件號 |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
重量(Kg) |
69151 |
410 |
25 |
400 |
400 |
350 |
350 |
350 |
350 |
100 |
500 |
190 |
69161 |
560 |
25 |
500 |
500 |
475 |
425 |
425 |
425 |
120 |
650 |
310 |
69171 |
660 |
40 |
630 |
630 |
575 |
550 |
525 |
525 |
100 |
750 |
500 |
|
| 續 |
|
件號 |
M |
N |
O |
P |
夾具板
件號 |
基礎板
件號 |
69151 |
125 |
90 |
20 |
20 |
58717 |
59102 |
69161 |
137.5 |
90 |
25 |
25 |
58745 |
59103 |
69171 |
137.5 |
90 |
35 |
25 |
58746 |
59104 |
|
注：同樣可提供窗框型T形基座。
窗框型基座尺寸和定位（Q和R尺寸）
由客戶指定 |
|
 |
產品更新
在杰根斯，產品改進是一個不間斷的過程。恕不通知將會變化的規格和技術數據。如果現有資料對您的設計十分關鍵，我們建議您 與杰根斯的技術銷售部取得聯系，以審核其尺寸和規格。
|
|
 |
可使用吊環23462配合提吊
– 需另外訂購
|
|
|
| |
|
| |
|
上一頁 第1.14頁 下一頁 |
| |
|
|
