快速接頭
液壓接頭 |
氣路接頭 |
|
套口 |
套管 |
3/8 NPT (母)
61915 |
3/8 NPT (母)
61965 |
1/4 NPT (母)
61916 |
1/4 NPT (公)
61966 |
液壓接頭雙向控制回流. |
套口 |
套管 |
1/8 NPT (母)
61904 |
1/8 NPT (公)
61950 |
1/4 NPT (母)
61905 |
1/4 NPT (公)
61951 |
|
1/4 NPT (母)
61954 |
氣路接頭僅套口止回. |
|
|
|
| 氣路軟管 |
|
| 長尺寸低氣壓軟管以英尺為單位購買. 根據右表件號訂購現成管接頭. |
低氣壓軟管 |
| |
軟管內徑(英寸) |
1/4 |
3/8 |
1/2 |
軟管
件號 |
61106 |
61108 |
61110 |
接頭
件號 |
61107 |
61109 |
61111 |
螺紋
規格 |
7/16-20 |
9/16-18 |
3/4-16 |
|
| |
注：管接頭均為英制單位 |
|
|
| 液壓軟管 |
|
 |

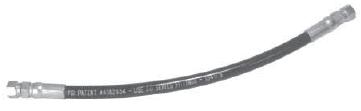

高壓液壓軟管 |
長度 (毫米) |
305 |
457 |
610 |
914 |
1829 |
件號
276 bar |
61201 |
61202 |
61203 |
61204 |
61205 |
件號
483 bar |
61211 |
61212 |
61213 |
61214 |
61215 |
*可選 345 bar.
液壓軟管 (自制) |
| 高壓軟管根據用戶的長度要求以裝配成套銷售. 長度為兩端接頭間的尺寸. 軟管內徑為3/8英寸 (9.5毫米), 可選276 bar或480 bar的額定壓強. 兩端配3/8英寸口徑內螺紋管接頭. |
長度 |
7620 毫米 |
軟管頭 |
軟管頭 |
件 號
190 bar |
61221
1/4 軟管 |
61226
1/4 NPT (公) |
61227
1/4 37° JIC
旋轉式 (母) |
|
|
|
| 液壓鋼管 |
|
| 盡可能在液壓回路上使用3/8英寸(9.5毫米)直徑鋼制液壓管. 本公司鋼管材料為低碳鋼, 壁厚0.065英寸. 鋼管額定壓強為345 bar. |
液壓鋼管 |
| 件 號 |
描述
|
| 60209 |
3/8(英寸直徑)X 1524 毫米 |
|
|
