管接式旋轉油缸
大型 |
|
 |
- 標準型產品不帶壓緊臂
- 壓緊單臂或雙臂為可選配件

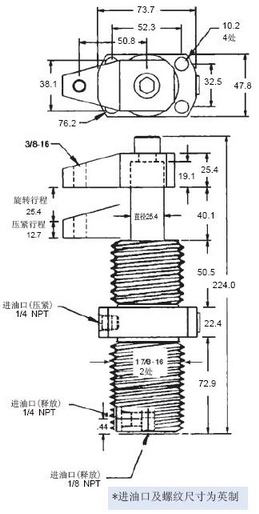

- 安裝油缸, 可用4個3/8" 的內六角, 或利用油缸本
身外徑上1 7/8"-16的螺紋安裝.
- 可選的零部件包括一個鎖緊螺母及螺紋安裝支架
(替換本公司原件號60621).
- 可作為非轉動壓緊器使用
- 最大推薦流量為90立方英寸(1475cm3)/分鐘/次壓緊(約1秒鐘壓緊時間).
- 注: 壓緊臂長度影響壓緊力. 請參考第14頁圖表.
- 提供2D和3D格式的CAD文件下載
|
 |
重要提示:
所有旋轉油缸必須與限流閥(見第14或74頁)配
合使用, 以緩和其旋轉動作. 請注意最大推薦流量. |
|
| 規格 |
60681 旋轉油缸 |
壓緊(拉) |
回程(推) |
工作流量(cm3) |
24 |
43 |
有效活塞面積(cm2) |
6.3 |
11.35 |
最小工作壓強(bar) |
15 |
最大工作壓強(bar) |
120 |
最大輸出力(kN) |
13.2 |
24.0 |
行程(mm)：全程 |
38.5 |
38.5 |
旋轉 |
25.5 |
25.5 |
壓緊 |
13 |
13 |
重量 (kg) |
2.3 |
|
|
