液壓壓緊，機械自鎖

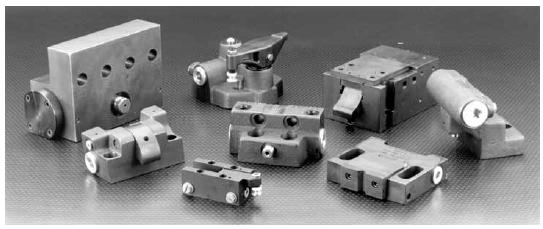

杰根斯自鎖式油缸是壓緊機動性上的一個突破! 其機械鎖緊以液壓啟動和釋放: 一經啟動, 壓緊器自動鎖定, 而只有當液壓施加在釋放接口后, 壓緊器才松開.
壓緊之后, 您可:
- 斷開液壓動力
- 不必擔心因液壓失效、斷路或液壓系統泄露而導致工件松開
- 將夾具體移到其他機器上, 而工件依然被壓緊
此技術可:
- 避免重復壓緊作業
- 避免工件的意外松開
- 大大降低安裝成本
杰根斯自鎖式油缸能為許多壓緊問題提供解決方案.該產品用于:
- 在重型機床設備(如龍門車、銑床)上壓緊大型工件、設備
- 連續自動工作機床
- 大型加工中心
- 模具的快速壓緊、更換
將自鎖式油缸與杰根斯氣液增壓泵配合使用(見第63, 64,65頁介紹). 由于壓緊自鎖油缸時不需維持液壓, 所以數臺機器可共用一個增壓泵. 當自鎖油缸在壓緊位置, 就可斷開液壓軟管, 但工件保持被壓緊. 當加工結束后, 在釋放接口施加液壓,工件松開. |
常見問題解答:
問: 自鎖式油缸會失壓嗎?

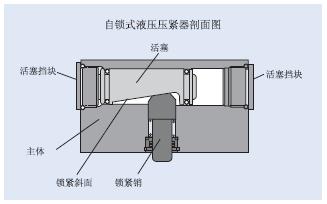

答: 不會. 因為使用了機械鎖緊技術, 當液壓施加在壓緊進油口時, 油缸內的鎖緊楔會被啟動，楔入活塞底部，阻止其回縮，鎖定活塞位置。
問: 如何將自鎖式壓緊器壓緊?
答: 在自鎖油缸的壓緊進油口上施加液壓, 將兩個內部楔塊推靠在一起. 這兩個楔塊形成一個機械鎖緊, 并且始終不會縮回松開, 除非在釋放端口施加液壓.
問: 自鎖油缸能用氣壓嗎?
答: 不行. 因為氣壓力量不足以推動自鎖油缸的內部楔塊機構.
問: 啟動壓緊器需要多大的液壓?
答: 大部分自鎖式油缸要求最小液壓為34.5 bar (500psi). 下頁詳細說明每個壓板所需的最大和最小壓力.
問: 使用自鎖油缸的液壓系統需要哪些配置?
答: 一個典型的系統包含數個壓緊器(取決于具體需要); 一個動力源; 一個4通道無泄漏控制閥 (見第66頁); 以及液壓軟管和管接頭. 系統不需要蓄油缸.
問: 自鎖式油缸能與標準氣/液增壓泵配合使用嗎?
答: 不行. 自鎖式油缸壓緊和松開工件都要壓力,因此需要增壓泵提供兩路液壓。而標準氣/液增壓泵只提供單路液壓輸出。杰根斯的大容量增壓泵(第63-65頁)是自鎖式油缸的理想動力源, 有小型(ShoeboxTM)和大型(BreadboxTM)兩種選擇，都可提供兩路液壓輸出。客戶可根據不同需要訂購。
問: 在設計自鎖油缸系統時, 我能否得到杰根斯公司的協助?
答: 當然. 杰根斯公司將提供一個用戶系統的CAD示意圖, 上面包
含系統所需的所有部件件號.
如需協助, 請聯系杰根斯上海:
電話:021-58356226
傳真:021-58353696
Email: China@jergens.com.cn
Web: www.tai-star.com |
