液壓夾具部件
        杰根斯制造形式多樣，規格眾多的液壓夾具部件，包括液壓油缸，增壓泵，以及液壓夾具部件。
        液壓夾具油缸有直線缸，旋轉缸，安裝方式具有接板式和接管式，上法蘭或下法蘭安裝，等等。
        規格：尺寸最小有小拇指大小的微型油缸，各類型油缸輸出壓強從5.5bar到340bar (公斤/平方厘米),最大壓緊力可達13噸。

　 　　
　
旋轉油缸－上法蘭/板式安裝 　

工件圖

　

　　活塞右旋90°,但可訂購旋型(件號后加"-LH")或無旋轉型(件號后加"-SP")。

 圖紙
  • 壓緊力范圍: 5.0 - 22.7 kN
  • 安裝方式:通用板式安裝或傳統管接式
  • 可選單動式或雙動式
  • 有3種主體尺寸可選
  • 提供配套的壓緊臂(單獨購買)
  • 主流的法蘭安裝設計

　　這類旋轉油缸為內置一體化結構, 此 特征使用戶能簡化夾具設計過程。

　　可直接與同類品牌產品互換使用。

規格

單動式 雙動式

60660

60662

60664

60670

60672

60674

最大輸出力(kN)

5.0

11.8

22.7

5.0

11.8

22.7

總行程(mm)

20.1

29.5

42.2

20.1

29.5

42.2

　　　　旋轉行程

12.2

16.8

26.2

12.2

16.8

26.2

　　　　壓緊行程

7.9

12.7

16.0

7.9

12.7

16.0

工作流量(壓緊, cm3)

3.8

11.8

32.0

3.8

11.8

32.4

工作流量(松開, cm3)

N/A

N/A

N/A

7.5

23.4

65.5

最小工作壓強(bar)

51.7

51.7

51.7

34.5

34.5

34.5

最大工作壓強(bar)

345

345

345

345

345

345

有效活塞面積(cm2)

1.94

4.00

7.61

1.94

4.00

7.61

注意! 油缸壓緊臂旋轉時切勿使其接觸工件或夾具。

件號

沉孔尺寸

60660　60670

1/4"　內六角

60662　60672

5/16"　內六角

60664　60674

3/8"　內六角

* 安裝沉孔
提供CAD文件下載!
www.jergensinc.com
上法蘭安裝 　

單動
件號

雙動
件號

A

B

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

60660

60670

36.3

15.8

9.7

65.3

26.2

134.1

58.7

29.5

22.4

52.3

33.5

8.6

26.2

14.2

21.5

31.2

16.8

3.5

3/8-24　X 5/8

60662

60672

44.5

22.2

10.4

85.1

26.9

172.2

68.3

34.3

25.4

64.3

41.4

11.2

31.8

13.5

26.7

38.9

25.4

5.0

1/2-20 X 3/4

60664

60674

60.2

31.7

13.7

111.8

37.6

237.0

91.4

45.7

35.1

85.1

53.8

15.2

43.7

19.1

35.8

51.8

35.1

5.0

5/8-18 X 1

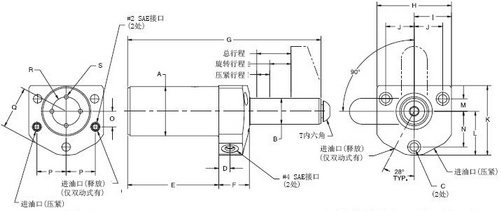

板式安裝尺寸 - 上法蘭式 板式安裝尺寸 - 上法蘭式

單動
件號

雙動
件號

A

B

C

D

E

F

G

60660

60670

37.5

1/4-20

8.6

26.2

22.4

14.2

21.5

60662

60672

45.9

5/16-18

11.2

31.8

25.4

13.5

26.7

60664

60674

61.8

3/8-16

15.2

43.7

34.9

19.1

35.8
　 　
　
　
