液壓夾具部件
杠桿式旋轉油缸(英制)
規格

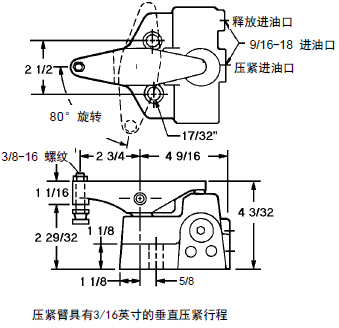

旋轉油缸的壓緊臂可從工件旋開80°角, 能方便地靠近/離開工件, 對其進行壓緊和裝、卸操作。旋轉油缸能以任何位置安裝。 因其密封結構, 所以可在冷卻液環境中工作。
重要: 當使用大容量氣液增壓泵(61761和61762, 見本目錄第65頁)時, 必須使用限流閥(第14,74頁), 以限制液壓油進入旋轉油缸的壓緊進油口. 這樣將大大減輕壓緊臂對壓緊部位的撞擊, 從而延長油缸的使用壽命.
限流閥限制液壓油的流動以緩沖旋轉油缸的旋轉運動. 建議將限流閥配合大容量氣液增壓泵(61761和61762)使用.
小容量"Shoebox"泵(61755和61756)則不需限流閥.
件號(右旋式)
62823
件號(左旋式)
62824
工作體積(cu. in.)
1
最小 工作壓強(psi)
80*/300
最大 工作壓強(psi)
3000
壓力壓強比
1.3:1
壓緊行程(in.)
0.18
最大 輸出力(lbs.)(3,000 psi時)
3900
重量(lbs.)
11
限流閥
件 號
61648
