| 定位夾具鍵 |
|
- 材料: 4140
- 熱處理: 26-30
- 提供CAD圖形文件
- 使用5/32六角扳手安裝
- 降低夾具成本
- 省去額外的安裝時間
- 可完全互換
- 適合眾多機床工作臺T槽尺寸
|

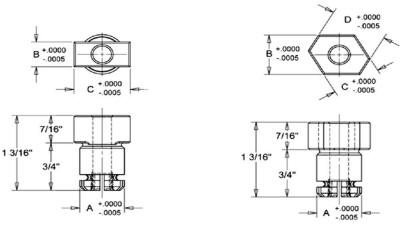

一個定位夾具鍵可以用于多種T槽寬度的工作臺。定位夾具鍵將夾具定位在機床工作臺上的中心位置。使用夾具鍵就不用在夾具板上開槽，不用制作定位件，也不用攻鉆螺孔了，只要擴出兩個銷孔（尺寸取決于鍵軸直徑，如下表所示），從而節省了工時。
特別的膨脹軸使得操作人員既能從頂部也能從底部用標準的六角扳手將夾具鍵與夾具鎖緊。
|
| 件號 |
A |
|
C |
D |
重量
(kg) |
推薦孔徑 |
舊件號 |
| 39525 |
16 |
10 |
20 |
-- |
0.04 |
16軸徑：16.01+/-0.01 |
39550,39555 |
|
39526 |
16 |
12 |
22 |
-- |
0.04 |
16軸徑：16.01+/-0.01 |
39551,39556 |
39527 |
16 |
14 |
16 |
18 |
0.04 |
16軸徑：16.01+/-0.01 |
39552,39553,39554 |
39528 |
20 |
24 |
28 |
32 |
0.09 |
20軸徑：20.01+/-0.01 |
39557,39558,39559 |
|
|
