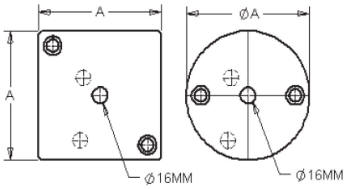

五軸夾具板 |
| |
 |
- 材料:1018鋼
- 厚度公差:±0.13mm
- 己安裝硬化處理過的定位套
|
|
| 圓形和正力一形可供選擇。
|
 |
|
|
| |
| 件號 |
類型 |
A
(mm) |
板厚(mm) |
定位 |
裝配 |
重量
Ibs (Kgs) |
| 5FP130002 |
圓形 |
130 |
35 |
中心定位銷，調整銷 |
12mm內六角螺釘 |
7.41 (3.36) |
| 5FP250002 |
圓形 |
250 |
35 |
中心定位銷，調整銷 |
12mm內六角螺釘 |
28.65 (13) |
| 5FP130001 |
方形 |
130 |
35 |
中心定位銷，調整銷 |
12mm內六角螺釘 |
9.62 (4.36) |
| 5FP250001 |
方形 |
250 |
35 |
中心定位銷，調整銷 |
12mm內六角螺釘 |
36.78 (16.68) |
|
|
|
| |

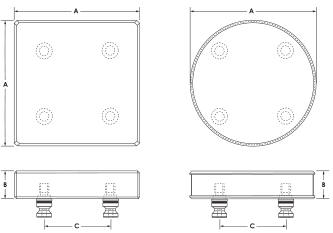

五軸可加工模塊 |
| |
 |
- 材料:1018鋼
- 厚度公差:10.13mm
- 己安裝硬化處理過的定位套
- 不包括鎖緊銷
|
|
| 用于二次加工，模塊可被加工以適用于不同形狀輪廓的工件
和夾緊系統。 |
 |
|
|
| |
| 正方形件號 |
圓形件號 |
A
(mm) |
B
(mm) |
C
(mm) |
定位 |
裝配 |
柵格孔 |
正方形重量
Ibs (Kgs) |
圓形重量
Ibs (Kgs) |
| 5MB130002 |
5MB130003 |
130 |
35 |
60 |
快換銷 |
20mm QCS |
60mm x 60mm |
9.9 (4.5) |
7.7 (3.5) |
| 5MB130008 |
- |
130 |
130 |
60 |
快換銷 |
20mm QCS |
60mm x 60mm |
21.6 (9.8) |
- |
| 5MB160002 |
5MB160003 |
160 |
35 |
60 |
快換銷 |
20mm QCS |
60mm x 60mm |
15.2 (6.9)) |
11.8 (5.4) |
| 5MB210002 |
5MB210003 |
210 |
35 |
60 |
快換銷 |
20mm QCS |
60mm x 60mm |
26.3 (11.9) |
20.6 (9.3) |
| 5MB210006 |
5MB210007 |
210 |
35 |
120 |
快換銷 |
20mm QCS |
120mm x 120mm |
26.3 (11.9) |
20.6 (9.3) |
| 5MB250002 |
5MB250003 |
250 |
35 |
120 |
快換銷 |
20mm QCS |
120mm x 120mm |
37.4 (17.0) |
29.3 (13.3) |
| 5MB310002 |
5MB310003 |
310 |
35 |
120 |
快換銷 |
20mm QCS |
120mm x 120mm |
57.7 (26.2) |
45.2 (20.5) |
|
| |
我們可提供鋁制可加工坯料。詳情請致電021-58356226。 |
| |
|
|
|
| |
|
| |
|
