FIXTURE-PRO® 自定心虎鉗系列 |
| |
杰根斯最新的自定心虎鉗家族產品是五軸低位夾持工件的理想解決方案 ，有130mm和75mm兩種寬度可供選擇，
以適應不同的工件尺寸，快換式卡爪兼具下拉功能避免卡爪上抬，從粗加工到精加工，多種卡爪形式可適應大多數夾
持需求。 |
|
夾緊力：
- 75mm 虎鉗: 14KN@60Nm
- 130mm 虎鉗: 16KN@75Nm
- 絲杠采用梯形螺紋保證高強度和耐用性
- 關鍵組件表面硬化處理提高性能減小磨損
- 中心可調節，便于二次對中
通用的安裝選項
虎鉗容易安裝在模塊化夾具平臺，并增加了杰根斯快換式安裝選項。
快換板式安裝：
|
托盤兼容性
| 托盤系統 |
拉釘件號 |
75mm
Vise |
130mm
Vise |
| 52mm Quick-loc |
QL-200800 |
* |
|
| 96mm Quick-loc |
QL-200805 |
|
* |
| 60mm Drop & Lock |
5QP020 |
|
* |
|
|
| |
|
| |

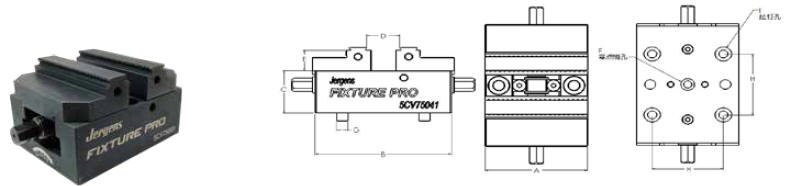

75MM 自定心虎鉗 |
| |
虎鉗可以通過在基礎件號后增加以下后綴選配可替換的卡爪：
|
| |
|
| |
 |
| |
| 件號 |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
(mm) |
F
(mm) |
G
(mm) |
H
(mm) |
I
(件號) |
包含拉釘 |
重量
((kg)) |
| 5CV75001-IN |
75 |
100 |
36 |
6-85 |
18 |
- |
8 |
52 |
QL-200800 |
否 |
3.1 |
| 5CV75041-IN |
75 |
100 |
36 |
6-85 |
18 |
K5 |
6 |
52 |
QL-200800 |
否 |
3.3 |
|
| |
|
| |
|
| |
|
| |
|
