加工中心虎鉗
100mm虎鉗立柱夾緊力
100mm 加工中心虎鉗立柱

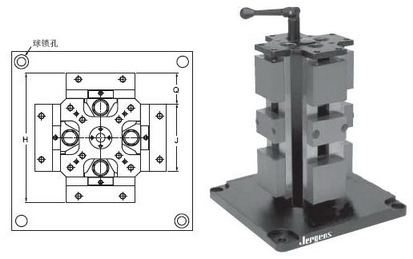

4面式
4面立柱是杰根斯的一種可靠耐用的虎鉗立柱, 其上有8個工位夾持工件. 有兩個標準的基座可供選擇, 其中, 通用型基座利用相距80mm或100mm的加工中心上的安裝孔, 可直接安裝到臥式(HMC)中心工作臺上. 如果將杰根斯的球鎖系統安裝在臥式(HMC)中心上, 將更大地提高加工生產效率, 虎鉗立柱和任何其他夾具的更換將少于一分鐘, 夾具每次的重復定位精度將在±0.013mm之內.
提供傳統型安裝式樣及基座尺寸, 詳情請聯系杰根斯客戶服務部門.
4面式100mm虎鉗立柱（英制）
底板類型
件號
H
J
Q
板寬
板長
球鎖孔 中心距
安裝孔 中心距1*
球鎖軸 件號
49403
9.56
4.0
2.8
n/a
49475
11.81
80mm
69403
100
