| 100mm液壓虎鉗立柱 |
 |
| 3面式 |
- 可加工到工件的3個或3個以上待加工面。
- 結構設計對大主軸頭的加工中心很有利。
- 不會犧牲刀具的剛度。
- 通用型底座可通過80mm或100mm間距的安裝孔，直接安裝在臥式加工中心(HMC)上。
-
如果將杰根斯的球鎖系統應用在臥式加工中心(HMC)工作臺上，將進一步提高加工生產效率。更換虎鉗立柱或其他夾具只需不到一分鐘的時間，夾具的重復定位精度在±0.013mm以內。
|
| |
|
| |
|
| |

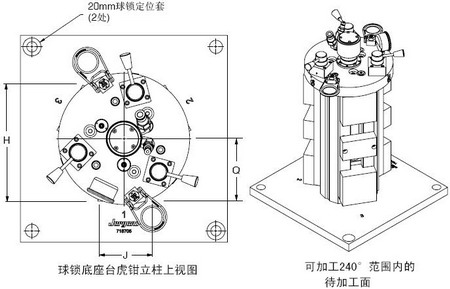

3面式100mm虎鉗立柱 |
| |
| 安裝方式 |
件號 |
H |
J |
Q |
底座
寬 |
底座
長 |
球鎖孔
中心距 |
安裝孔
中心距1* |
安裝孔
中心距2* |
配套球鎖軸
件號 |
重量
(kgs) |
| 球鎖底座 |
51459 |
242.6 |
101.6 |
107.2 |
400 |
400 |
350x350 |
n/a |
n/a |
49652 |
72 |
| 通用底座 |
51473 |
242.6 |
101.6 |
107.2 |
300 |
300 |
n/a |
80MM |
100MM |
N/A |
66 |
|
| |
*通用型立柱的底座上有兩套安裝孔，匹配加工中心上80mm或100mm間距的柵格孔或T型槽。也可按照需要定制安裝孔位置和底座尺寸。 |
| |
|
| |
|
| |
|
