杰根斯虎鉗特別適用于高檔CNC(HMC/VMC), 具有精度高，重量輕，夾持范圍大和操作靈活的特點, 可實現定位和夾緊一步到位。其卡爪可握緊輪廓復雜的工件。只需輕松地更換卡爪，即可加工不同輪廓的工件。

配上杰根斯虎鉗, 您的CNC也許不再需要復雜的夾具系統了。

杰根斯虎鉗是柔性生產的較佳選擇! --更多詳細內容介紹(6.3;6.6;6.8;6.9)

150mm 加工中心虎鉗立柱

3面式

　　3面式虎鉗立柱只有6個工位, 但加工工件的3個或3個以上的面更通暢. 該設計對具有大主軸頭的加工中心很有利. 由于刀具不用從刀架伸出太遠, 因此不會犧牲刀具的剛度. 通用型基座利用80mm或100mm加工中心上的安裝孔, 可直接安裝到臥式(HMC)中心工作臺上. 如果將杰根斯的球鎖系統安裝在臥式(HMC)中心上, 將更大地提高加工生產效率, 虎鉗立柱和任何其他夾具的更換將少于一分鐘, 夾具每次的重復定位精度將在正負0.013mm之內.

　　提供傳統型安裝式樣及基座尺寸, 詳情請聯系杰根斯客戶服務部門.

工件240°范圍可加工。

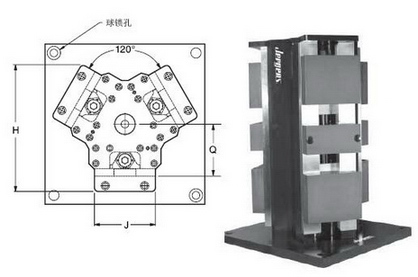

3面式150mm虎鉗立柱（英制）

底板類型	件號	H	J	Q	板寬	板長	球鎖孔中心距	安裝孔中心距1^*	安裝孔中心距2^*	安裝孔中心距3^*	重量 (lbs)	球鎖軸件號
球鎖底座	49408	12.57	6.00	5.12	15.75	15.75	14 x 14	n/a	n/a	n/a	252	49602
球鎖底座	49410	12.57	6.00	5.12	19.68	19.68	17 x 17	n/a	n/a	n/a	266	49612
通用底座	49474	12.57	6.00	5.12	19.68	19.68	n/a	80mm	100mm	125mm	240	-

3面式150mm虎鉗立柱（公制）

底板類型	件號	H	J	Q	板寬	板長	球鎖孔中心距	安裝孔中心距1^*	安裝孔中心距2^*	安裝孔中心距3^*	重量 (Kg)	球鎖軸件號
球鎖底座	69408	318	150	130	400	400	350 x 350	n/a	n/a	n/a	115	49652
球鎖底座	69410	318	150	130	500	500	425 x 425	n/a	n/a	n/a	121	49662
通用底座	49474	318	150	130	500	500	n/a	80mm	100mm	125mm	109	-

* 通用型立柱上的基座有兩套安裝孔, 匹配80mm或100mm加工中心上的夾持裝置或T槽。
可根據用戶的需要提供傳統型安裝式樣及基座尺寸, 詳情請聯系杰根斯客戶服務部門。

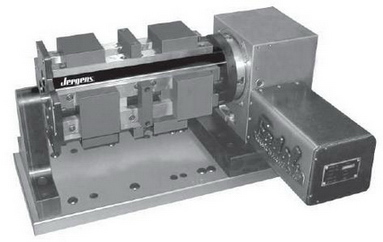

分度盤系統

　　使立式(VMC)加工中心的生產率最大化. 杰根斯加工中心虎鉗立柱能直接安裝在現有的分度盤上, 杰根斯也可提供分度盤. 如果配備杰根斯的球鎖裝夾系統, 虎鉗立柱就成為夾具快換系統的一部分. 請聯系杰根斯技術服務部門, 我們將根據用戶的實際應用需要, 設計一套合適的裝夾系統.

提高用戶立式(VMC)加工中心的生產能力
減少安裝時間
可安裝在任何轉盤或分度盤上
每次可夾持4、6或8塊工件
使用標準卡爪及附件
