定位零部件 |
|
定位件是工裝夾具中重要的組成部分。在工裝夾具設計時，選擇正確的定位方案是保證工藝精度的關鍵。 正確的定位方案往往使工件裝夾和夾具制造變得容易而精確，有效地提高效率和降低制造成本。反之，工裝夾具可能變得極其復雜而昂貴，裝夾也異常困難，而且精度難以達到預期要求。 |
杰根斯既有傳統的定位零部件，諸如精密定位銷、導銷、支撐件，也有一系列獨特的產品，諸如機械式輔助支撐 (浮動支撐)，膨脹式T槽定位鍵，自定心精密脹緊銷，以及測量球，等等。 |
| 杰根斯提供的不只是產品，更是工裝夾具經驗和較佳的方案。 |
| |
|
| |
|
| |

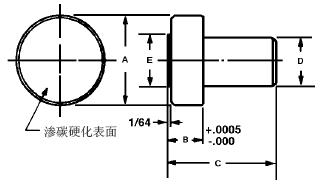

支撐釘(硬質合金鋼) |
| |
 |
- 材料：主體,低碳鋼
頂部嵌入,硬質合金鋼
- 提供CAD圖形文件
|
件號 |
A |
B |
C |
D |
E |
重量
(1bs)
10件 |
|
34901 |
1/2 |
.250 |
23/32 |
.2505/.2510 |
3/8 |
.25 |
|
34902 |
5/8 |
.250 |
23/32 |
.3755/.3760 |
3/8 |
.42 |
|
34903 |
5/8 |
.375 |
27/32 |
.3755/.3760 |
3/8 |
.58 |
|
34904 |
3/4 |
.4375 |
1 1/32 |
.5005/.5010 |
1/2 |
.92 |
|
34905 |
1 |
.4375 |
1 5/32 |
.6255/.6260 |
3/4 |
1.80 |
|
|
| |
|
| |

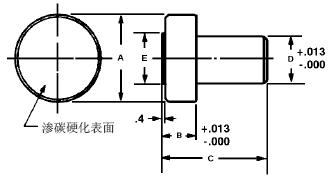

支撐釘(硬質合金鋼) |
| |
公制 |
| |
 |
|
件號 |
A |
B |
C |
D |
E |
|
34951 |
13 |
6 |
18 |
6 |
10 |
|
34953 |
16 |
10 |
22 |
10 |
10 |
|
34955 |
25 |
12 |
30 |
16 |
19 |
|
|
| |
|
| |
|
| |
|
|
