模具脫料板的新思路
復雜模具的使用往往需要很長時間.那些用來節省時間的
裝置,例如快卸沖頭等,也只有當脫料板卸下后,才能發揮其省
時的性能.
杰根斯產品Kwik-Strip快卸螺栓為脫料板提供了一個既
經濟又簡易的拆卸方法.
使用快卸螺栓,模具不必卸下,就可輕松地把脫料板拆卸
下來. |

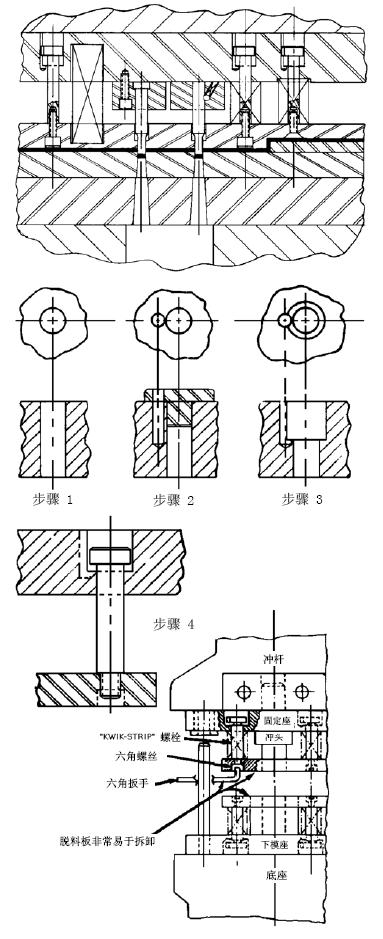

安裝
| 步驟 1: |
鉆一個比螺栓直徑大1/32"的通孔. |
| |
|
| 步驟 2: |
使用杰根斯的鉆模,鉆一個直徑1/4"的輔助孔.位置可在通孔圓周外圍的任意角度上,其深度要比預設的沉孔略深一些. |
| |
|
| 步驟 3: |
使用標準的擴孔工具,將沉孔加工至需要的深度.可根據沉孔尺寸參照表來選擇合適的尺寸. |
| |
|
| 步驟 4: |
在脫料板上加工埋頭孔,配內六角固定螺栓用. |
現有模具的改裝
如需將現有模具改裝為使用杰根斯Kwik-Strip快卸螺栓,只需在原有的脫卸孔邊上銑一個1/4"寬的槽,然后再在脫料板上加工出配六角螺絲的沉孔即可.
如原先的安裝螺絲尺寸需要保留,則沖頭固定座上的通孔和沉孔尺寸需增大.
拆卸
將脫料板托穩,用六角扳手卸下六角螺絲,將脫料板小心卸下.再按照規定的步驟更換脫料板即可. |
 |
