定位零部件

    定位件是工裝夾具中重要的組成部分。在工裝夾具設計時,選擇正確的定位方案是保證工藝精度的關鍵。 正確的定位方案往往使工件裝夾和夾具制造變得容易而精確,有效地提高效率和降低制造成本。反之,工裝夾具可能變得極其復雜而昂貴,裝夾也異常困難,而且精度難以達到預期要求。

    杰根斯既有傳統的定位零部件,諸如精密定位銷、導銷、支撐件,也有一系列獨特的產品,諸如機械式輔助支撐 (浮動支撐),膨脹式T槽定位鍵,自定心精密脹緊銷,以及測量球,等等。

    杰根斯提供的不只是產品,更是工裝夾具經驗和較佳的方案。

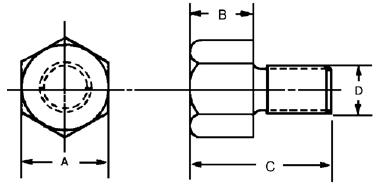

  螺紋支撐釘



    以螺紋旋入,安裝后“B”尺寸留有0.010"-0.015"
表面加工余量?稍阢姶矈A具中作為對刀塊使用,可自
行研磨至需要的尺寸。滲碳硬化層厚度約為0.030".

  • 材料: 低碳鋼
  • 表面處理: 黑色氧化
  • 熱處理: 表面滲碳硬化至 75-77 R30N
  • 螺紋等級:2A-UNF



件號

A

B

C

D

牙型

重量/1bs
10

21501

3/8

1/4

9/16

1/4-28

細牙

.16

21521

3/8

1/4

9/16

1/4-20

粗牙

.16

21502

3/8

3/8

11/16

1/4-28

細牙

.16

21522

3/8

3/8

11/16

1/4-20

粗牙

.16

21503

3/8

1/2

13/16

1/4-28

細牙

.16

21523

3/8

1/2

13/16

1/4-20

粗牙

.16

21504

1/2

1/4

11/16

3/8-24

細牙

.24

21524

1/2

1/4

11/16

3/8-16

粗牙

.24

21505

1/2

3/8

13/16

3/8-24

細牙

.31

21525

1/2

3/8

13/16

3/8-16

粗牙

.31

21506

1/2

1/2

15/16

3/8-24

細牙

.47

21526

1/2

1/2

15/16

3/8-16

粗牙

.47

21507

1/2

3/4

1 3/16

3/8-24

細牙

.47

21527

1/2

3/4

1 3/16

3/8-16

粗牙

.47

21508

3/4

3/8

15/16

1/2-20

細牙

.78

21528

3/4

3/8

15/16

1/2-13

粗牙

.78

21509

3/4

1/2

1 1/16

1/2-20

細牙

.94

21529

3/4

1/2

1 1/16

1/2-13

粗牙

.94

21510

3/4

1

1 9/16

1/2-20

細牙

1.56

21530

3/4

1

1 9/16

1/2-13

粗牙

1.56

21511

1

1/2

1 3/16

5/8-18

細牙

1.72

21531

1

1/2

1 3/16

5/8-11

粗牙

1.72

21512

1

1 1/2

2 3/16

5/8-18

細牙

4.10

21532

1

1 1/2

2 3/16

5/8-11

粗牙

4.10

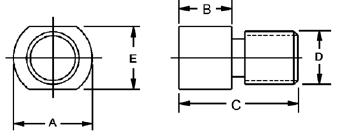

  螺紋支撐釘

公制     以螺紋旋入,安裝后“B”尺寸留有0.25mm-0.38mm
表面加工余量?稍阢姶矈A具中作為對刀塊使用,可自
行研磨至需要的尺寸。滲碳硬化層厚度約為0.76mm。

  • 材料: 低碳鋼
  • 表面處理: 黑色氧化
  • 熱處理:表面滲碳硬化至 75-77 R30N
  • 螺紋等級:6g


件號

直徑
A

B

C

D

對邊寬度
E

21551

10

6

14

M6x1.0

8

21554

13

6

17

M10x1.5

10

21558

16

10

25

M12x1.75

14

21561

25

12

30

M16x2.9

20

†+0.25/+0.38mm研磨余量
