彈簧柱塞及擋銷(彈頂銷) |
|
與傳統(tǒng)的螺紋體彈簧柱塞不同, 杰根斯的Solid Drive®型彈簧柱塞是鋼制一體式結構: 內六角孔, 銷頂及柱塞體為一個整體。彈簧和尾部的固定螺絲不會從柱塞里掉出, 也不用特殊工具來拆卸。最大的好處是, 當調整Solid Drive®型彈簧柱塞時,整個彈簧柱塞整體轉動, 而不僅是單單一個螺絲。 --更多詳細介紹(4.2) |
|
|
|
| |
|
| |
|
| |

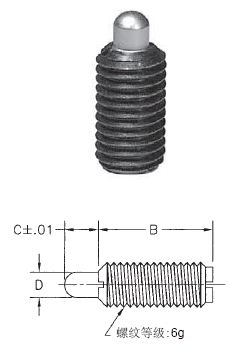

| 短型彈簧柱塞 － 公制 |
|
|
 |
- 材料: 主體 – 低碳鋼（303不銹鋼可定制）
柱塞頭 – 尼龍或鋼
- 表面處理: 主體黑色氧化
- 螺紋等級：6g
- 提供2D和3D格式的CAD圖形文件下載
不同顏色的柱塞頭代表不同的材料和彈力:
銀色: 鋼頭, 輕力型
黑色: 鋼頭, 重力型
白色: 尼龍頭, 輕力型
藍色: 尼龍頭, 重力型 |
| 杰根斯產(chǎn)品特點： |
杰根斯的短型彈簧柱塞用相同的Solid Drive 標準制造。
*在一個短柱塞體里安裝標準彈簧活塞。
小尺寸以一字槽替代內六角孔 |
*僅限碳鋼主體 |
鋼頭 |
尼龍頭 |
螺紋尺寸
A |
初始彈力
(kg) |
末端彈力
(kg) |
B |
C |
D |
27170 |
30770 |
M 4x 0.7 |
0.23 |
0.91 |
13.0 |
2.5 |
1.78 |
26770 |
30370 |
M 4x 0.7 |
0.23 |
1.81 |
13.0 |
2.5 |
1.78 |
27171 |
30771 |
M 5x 0.8 |
0.14 |
1.36 |
14.5 |
3.0 |
2.36 |
26771 |
30371 |
M 5x 0.8 |
0.23 |
2.27 |
14.5 |
3.0 |
2.36 |
27172 |
30772 |
M 6x 1.0 |
0.14 |
1.59 |
16.0 |
4.7 |
3.02 |
26772 |
30372 |
M 6x 1.0 |
0.23 |
2.72 |
16.0 |
4.0 |
3.02 |
27173 |
30773 |
M 8x1.25 |
0.23 |
2.04 |
16.0 |
5.0 |
3.43 |
26773 |
30373 |
M 8x1.25 |
0.23 |
4.54 |
16.0 |
5.0 |
3.43 |
27174 |
30774 |
M10x 1.5 |
0.68 |
3.4 |
17.5 |
4.7 |
4.72 |
26774 |
30374 |
M10x 1.5 |
0.46 |
5.44 |
17.5 |
5.0 |
4.72 |
27175 |
30775 |
M12x1.75 |
0.77 |
3.86 |
20.5 |
6.5 |
6.30 |
26775 |
30375 |
M12x1.75 |
1.13 |
6.80 |
20.5 |
6.5 |
6.30 |
27177 |
30777 |
M16x 2.0 |
0.91 |
4.76 |
28.5 |
8.0 |
7.87 |
26777 |
30377 |
M16x 2.0 |
1.59 |
11.79 |
28.5 |
8.0 |
7.87 |
可客戶訂制, 見P4.12客戶規(guī)格尺寸要求表 |
|
|
| 柱塞扳手頭 |
螺紋尺寸 |
 |
重要: 不建議使用普通螺絲起子直接頂住柱塞球或接觸頭插入柱塞. 螺絲起子尖會使柱塞球或柱塞接觸頭低于柱塞端面, 進而壓縮里面的彈簧, 損壞彈簧柱塞. 我們建議使用杰根斯的專用柱塞扳手頭, 或者在一個普通螺絲起子頭上磨一個槽, 使其能容納抵消每個柱塞球或接觸頭從柱塞凸出的部分. |
件號 |
柱塞螺紋尺寸 |
公制 |
英制 |
27501 |
– |
6-32 |
27502 |
M 4 |
8-32 |
27503 |
M 5 |
10-32 |
27504 |
M 6 |
1/ 4-20 |
27505 |
M 8 |
5/16-18 |
27506 |
M10 |
3/ 8-16 |
27507 |
M12 |
1/ 2-13 |
27508 |
M16 |
5/ 8-11 |
27509 |
M20 |
3/ 4-10 |
27510 |
M25 |
1-8 |
|
|
|
| |
|
| |
|
