Kwik-LokTM 快鎖插銷 -- 選擇及訂購
| 1. 選擇手柄類型: |
手柄材料 |
| |
T型, L型, 或按鈕式 |
鋁合金 |
| |
重型 T型, L型, 或按鈕式 |
不銹鋼 |
| |
拉環式, 吊環式,插拔式, 或沉鈕式 |
不銹鋼 |
| |
雙動式T 型或 L型 (推/拉操作) |
不銹鋼 |
2. 選擇插銷主體材料 |
- 17-4-PH 熱處理不銹鋼,高強度,防腐蝕,耐刮擦
- 合金鋼,熱處理,三價鎘表面鍍層,符合軍用規格
|
|
 |

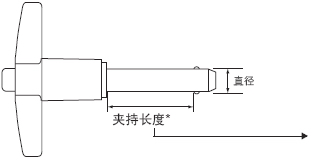

* 夾持長度從鎖緊鋼珠上沿開始測量
標準夾持長度: 1/2到6英寸,或10到100 毫米
可根據您的要求定制特殊夾持長度 |
| 3. 選擇插銷主體直徑及夾持長度 |
| 公制 |
英制 |
標準直徑 |
雙向抗剪力(最小值) |
直徑表示 |
最小/最大(mm) |
不銹鋼
17-4 PH (kN) |
合金鋼
表面鍍鎘(kN) |
5 mm |
4.92/4.96 |
5395/24 |
4721/21 |
6 mm |
5.92/5.96 |
7868/35 |
6969/31 |
8 mm |
7.92/7.96 |
14695/65 |
13062/58 |
10 mm |
9.92/9.96 |
22480/100 |
19782/88 |
12 mm |
11.92/11.96 |
32371/144 |
28774/128 |
16 mm |
15.92/15.96 |
57774/257 |
51479/229 |
20 mm |
19.92/19.96 |
90594/403 |
57998/258 |
25 mm |
24.92/24.96 |
141849/631 |
126113/561 |
|
標準直徑 |
雙向抗剪力(最小值) |
直徑表示 |
最小/最大
(Inches) |
不銹鋼
17-4 PH (lbs) |
合金鋼
表面鍍鎘(lbs) |
3/16" |
0.1870/0.1885 |
5150/23 |
4600/20 |
1/4" |
0.2470/0.2485 |
9200/41 |
8200/36 |
5/16" |
0.3095/0.3110 |
14400/64 |
12800/57 |
3/8" |
0.3720/0.3735 |
20700/92 |
18400/82 |
7/16" |
0.4345/0.4360 |
28500/127 |
25000/111 |
1/2" |
0.4970/0.4985 |
36900/164 |
32800/146 |
9/16" |
0.5595/0.5610 |
46700/208 |
41600/185 |
5/8" |
0.6220/0.6235 |
57800/257 |
51400/229 |
3/4" |
0.7470/0.7485 |
83200/370 |
74600/332 |
7/8" |
0.8720/0.8735 |
112500/500 |
100000/445 |
1" |
0.9970/0.9985 |
147200/655 |
131000/583 |
|
安裝孔尺寸和鎖緊球抗拉強度請見第24頁詳細規格表.
4. 從各頁的件號表中,根據直徑和夾持長度找到相應的產品件號.
5. 從第22 -23頁根據需要選擇系鎖:
選擇系鎖長度和尼龍護套顏色(綠色,黑色,透明)
選擇吊牌類型,材質及安裝孔直徑
說明系鎖是直接連在插銷手柄上還是通過開口環再連到插銷手柄上 |
|
