快鎖插銷 |
|
杰根斯快鎖插銷款式齊全，公、英制兼備，主要應用于快速連接、接掛部件。在中國市場上，常見客戶類型從事音箱制造、機場地面設施制造、夾具制造、航空制造、快速搭橋鋪路、OEM設備制造，等等。 |
|
杰根斯快鎖插銷具有超強的徑向抗剪能力，應用在關鍵部位的連接，是設備安全的可靠保證。 |
| |
| |
| |
|
| |
|
| |
| Kwik-LokTM 快鎖式吊環 |
- 通體不銹鋼材質
- 大開環,17-4 PH 熱處理不銹鋼鑄造
- 特殊設計的開環結構可均勻分散應力
- 5比1強度系數
- 軸向可360°旋轉
- 徑向可180°擺轉
|

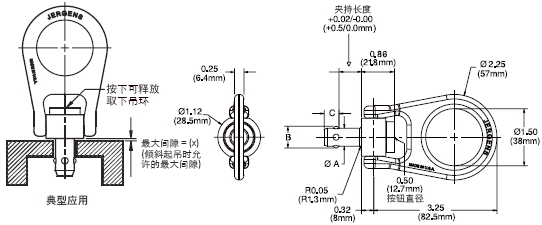

快鎖吊環規格 - 英制 |
插銷
直徑 |
最大
載荷
(lbs)* |
ΦA |
+/-0.005
B |
+0.00/
-0.04
C |
最大
間隙(X)
(in) |
推薦
配合孔直徑(in) |
最小 |
最大 |
最大 |
最小 |
1/4 |
400 |
.2470 |
.2485 |
.286 |
.290 |
0.06 |
0.2540 |
0.2500 |
5/16 |
700 |
.3095 |
.3110 |
.375 |
.330 |
0.06 |
0.3165 |
0.3125 |
3/8 |
1,000 |
.3720 |
.3735 |
.440 |
.365 |
0.06 |
0.3790 |
0.3750 |
1/2 |
1,250 |
.4970 |
.4985 |
.594 |
.460 |
0.06 |
0.5050 |
0.5000 |
5/8 |
1,400 |
.6220 |
.6235 |
.750 |
.580 |
0.06 |
0.6300 |
0.6250 |
快鎖吊環規格 - 公制 |
插銷
直徑 |
最大
載荷
(kN)* |
ΦA |
+/-0.13
B |
+0.0/
-1.0
C |
最大
間隙(X)
(mm) |
推薦
配合孔直徑(mm) |
最小 |
最大 |
最大 |
最小 |
10 |
4.4 |
9.92 |
9.96 |
12.00 |
9 |
1.5 |
10.1 |
10.0 |
12 |
5.5 |
11.92 |
11.96 |
14.27 |
10 |
1.5 |
12.1 |
12.0 |
16 |
6.2 |
15.92 |
15.96 |
19.00 |
14 |
1.5 |
16.1 |
16.0 |
|
| 快鎖吊環 - 英制 |
重要: 使用前請仔細閱讀網上或產品包裝中所附的使用說明.
重要: 本產品不適用于負載情況下的持續擺動
注:如因條件所限,無法達到規定的配合孔要求,則杰根斯推薦使用螺紋襯套作為方案解決(見第16頁).
任何問題,歡迎致電杰根斯客戶服務部分詢問,電話 021-58356226. |
*快鎖吊環的載荷能力是基于熱處理工具鋼鋼板加上帶肩襯套作為測試對象而得到的結果.
如配合孔過大或起吊材料的抗拉強度低于80,000 psi,則吊環的載荷能力可能有所下降. |
直徑 |
夾持長度 |
0.50 |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
1/4 |
807216 |
807217 |
807218 |
807219 |
807220 |
807222 |
807224 |
807225 |
5/16 |
807232 |
807233 |
807234 |
807235 |
807236 |
807238 |
807240 |
807241 |
3/8 |
807248 |
807249 |
807250 |
807251 |
807252 |
807254 |
807256 |
807257 |
1/2 |
807280 |
807281 |
807282 |
807283 |
807284 |
807286 |
807288 |
807289 |
5/8 |
807312 |
807313 |
807314 |
807315 |
807316 |
807318 |
807320 |
807321 |
快鎖吊環 - 公制 |
直徑 |
夾持長度 |
15 |
20 |
25 |
30 |
35 |
40 |
50 |
75 |
10 |
857237 |
857238 |
857239 |
857240 |
857299 |
857241 |
857242 |
857307 |
12 |
857249 |
857250 |
857251 |
857252 |
857300 |
857253 |
857254 |
857308 |
16 |
857261 |
857262 |
857263 |
857264 |
857301 |
857265 |
857266 |
857309 |
|
|
|
| |
|
| |
|
