起重吊環 |
|
美國制造,享有國際信譽的杰根斯起重吊環,為模具起吊提供可靠保證。杰根斯起重吊環起重載荷最大可達22.5噸，且具有5倍的安全系數，最大螺紋直徑達M64,所有材料都是高強度合金鋼，萬向吊環具直拉型和側拉型.... |
|
|
|
|
|
|
|
|
類型 |
公/英制 |
螺紋尺寸 |
載荷 |
|
|
|
|
| |
|
| |
|
| |

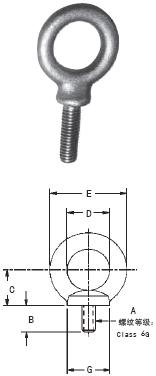

帶肩吊環
英制 |
|
 |
 |
- 材料: C-1030 鍛鋼
- 表面處理: 磨
- 螺紋等級: 2A
- ASME B 18.15
- 額定強度系數比率為5:1
- 建議僅用于垂直荷載的環境
除了垂直提吊, 在操作實踐上, 提吊方向偏離垂直方向30°時通常利用吊環垂直時的60%的荷載, 45°時則能利用33%荷載, 而90°時, 荷載只能利用20%.
注: 螺紋部分到擋肩留有2 1/2牙的距離. |
件號 |
A |
B |
C
（參考） |
D |
E |
F |
G |
重量
（磅） |
載荷
(磅)
|
|---|
18501 |
1/4-20 |
1 |
11/16 |
3/4 |
1 3/16 |
3/16 |
1/2 |
.05 |
500 |
18502 |
5/16-18 |
1 1/8 |
7/8 |
7/8 |
1 7/16 |
3/16 |
5/8 |
.10 |
900 |
18503 |
3/8-16 |
1 1/4 |
1 1/16 |
1 |
1 21/32 |
3/16 |
11/16 |
.16 |
1300 |
18504 |
1/2-13 |
1 1/2 |
1 5/16 |
1 3/16 |
2 1/16 |
1/4 |
7/8 |
.36 |
2400 |
18505 |
5/8-11 |
1 3/4 |
1 19/32 |
1 3/8 |
2 1/2 |
1/4 |
1 1/8 |
.65 |
4000 |
18506 |
3/4-10 |
2 |
1 23/32 |
1 1/2 |
2 13/16 |
5/16 |
1 1/4 |
1.00 |
5000 |
18507 |
7/8-9 |
2 1/4 |
2 3/16 |
1 11/16 |
3 1/4 |
3/8 |
1 7/16 |
1.70 |
7000 |
18508 |
1-8 |
2 1/2 |
2 13/32 |
1 13/16 |
3 9/16 |
13/32 |
1 9/16 |
2.36 |
9000 |
18509 |
1 1/8-7 |
2 3/4 |
2 23/32 |
2 |
4 |
15/32 |
1 11/16 |
3.41 |
12000 |
18510 |
1 1/4-7 |
3 |
2 15/16 |
2 3/16 |
4 7/16 |
1/2 |
1 7/8 |
4.68 |
15000 |
18511 |
1 1/2-6 |
3 1/2 |
3 7/16 |
2 1/2 |
5 3/16 |
9/16 |
2 3/16 |
7.77 |
21000 |
18512 |
1 3/4-5 |
3 3/4 |
3 31/32 |
2 7/8 |
6 1/16 |
5/8 |
2 1/2 |
11.35 |
28000 |
18513 |
2-4 1/2 |
4 |
4 1/2 |
3 1/4 |
6 7/8 |
3/4 |
2 7/8 |
16.70 |
38000 |
|
公制 - 短型
注: 設定的荷載保證強度4倍于塑性變形負載，5倍于斷裂負載。 |
- 材料: C-15 退火鋼 (AISI 1015)
- 表面處理: 磨
- 螺紋等級: 6g
|
| |
| 最大允許載荷（磅） |
| 單螺栓旋緊 |
 |
|
| 最大允許載荷（磅） |
| 單螺栓合計 |
 |
|
件號 |
A |
B |
C
（參考） |
D |
E |
G |
重量（千克） |
18551 |
M 6x1 |
13.0 |
17.5 |
19.1 |
36.5 |
20.0 |
.023 |
150 |
100 |
18554 |
M12x1.75 |
20.5 |
33.3 |
30.2 |
52.4 |
30.0 |
.163 |
700 |
500 |
18552 |
M 8x1.25 |
13.0 |
22.2 |
22.2 |
36.5 |
20.0 |
.045 |
300 |
200 |
18555 |
M16x2 |
27.0 |
40.5 |
34.9 |
63.5 |
35.0 |
.295 |
1500 |
1100 |
| 所有尺寸單位為毫米 |
| 公制－標準型 |
件號 |
A |
B |
C
(參考) |
D |
E |
F
(參考) |
G |
重量
（磅） |
載荷
（千克） |
載荷
（磅） |
18561 |
M6x1.0 |
25.4 |
20.6 |
19 |
30.0 |
3.9 |
13.5 |
.06 |
210 |
462 |
18562 |
M8x1.25 |
31.7 |
29.4 |
25 |
43.0 |
4.8 |
17.5 |
.17 |
500 |
1110 |
18563 |
M10x1.5 |
35.0 |
33.3 |
27 |
46.0 |
5.2 |
19.8 |
.24 |
740 |
1628 |
18564 |
M12x1.75 |
38.0 |
36.5 |
30 |
54.0 |
5.6 |
22.2 |
.36 |
1030 |
2266 |
18565 |
M16x2.0 |
44.5 |
43.6 |
35 |
65.0 |
6.3 |
27.0 |
.69 |
1600 |
3520 |
18566 |
M20x2.5 |
57.0 |
55.6 |
41 |
81.0 |
9.5 |
36.5 |
1.51 |
2860 |
6292 |
18567 |
M24x3.0 |
63.5 |
61.1 |
44 |
90.4 |
10.3 |
39.7 |
2.36 |
3850 |
8470 |
18568 |
M30x3.5 |
76.0 |
74.6 |
55 |
112.7 |
12.7 |
47.6 |
4.68 |
6400 |
14080 |
18569 |
M36x4.0 |
89.0 |
87.3 |
63 |
131.8 |
14.3 |
55.6 |
7.77 |
8970 |
19734 |
18570 |
M42x4.5 |
95.0 |
93.6 |
73 |
152.4 |
15.1 |
60.3 |
11.10 |
11960 |
26312 |
18571 |
M48x5.0 |
101.6 |
107.9 |
82 |
174.6 |
17.5 |
69.8 |
15.90 |
16400 |
36080 |
|
- 材料: C-1030鍛鋼
- 表面處理: 磨
- 螺紋等級: 6g
|
|
| |
|
| |
|
